產品介紹

● 5寸標準顯示器，采用IPS全視角面板

● 物理分辨率1024×600點陣，顯示效果細膩

● HD輸入帶縮放功能支持更高分辨率(最高支持1920X1080輸入)

● 帶電容觸摸屏，支持5點觸摸控制，USB觸摸，免驅

● 支持USB調光功能，配套上位機軟件實現在線調光；

● 支持FPC軟排線拓展輸入信號(方便內嵌式安裝);

● 自帶OSD菜單調節功能(可調節對比度/亮度/開關機等)

● 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC

● 作為Raspberry Pi顯示器使用時，支持Raspbian、Ubuntu、WIN10 IOT等系統，多點觸控，免驅

● 作為計算機顯示器使用時，支持Windows 7/ 8/ 8 .1/ 10/11系統，五點觸控，USB免驅

● 支持微軟索尼PS4、XBOx360和任天堂等常用游戲主機

● 本產品通過CE、RoHS認證

產品參數

尺寸: 5.0(inch)
SKU: MPI5005
分辨率: 1024×600(dots)
顯示屏材質：IPS Full View
觸摸: 5點電容觸摸
外形尺寸: 121.11*95.24(mm)
顯示區域: 108.00*64.80(mm)
包裝尺寸: 153*135*51 (mm)
重量(含包裝): 259(g)
功耗: 2.3W

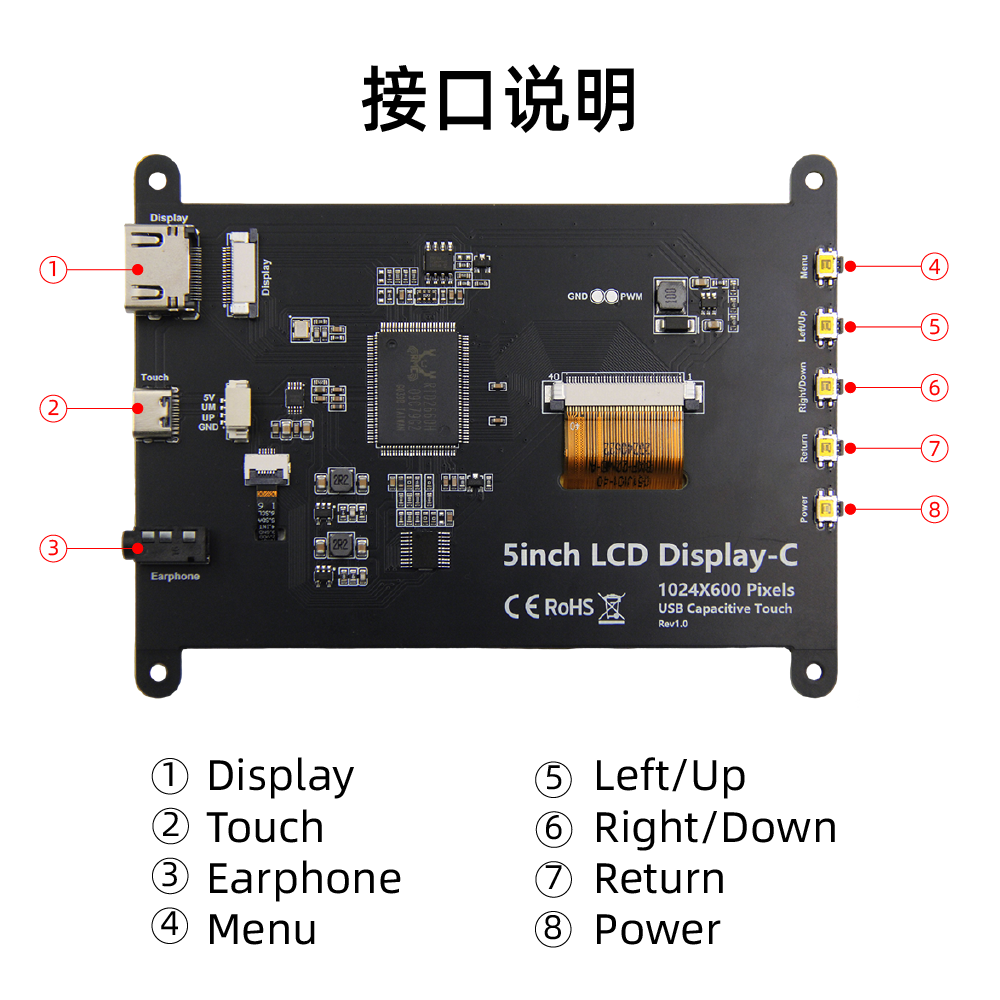

硬件說明

① Display: HDMI 接口, 用于連接主板和 LCD 顯示屏進行HDMI傳輸
② Touch: USB 觸摸/供電接口, 用于供電和觸摸輸出，兩者功能一致，只接任意一個即可
③ Earphone: 3.5mm音頻輸出接口
④ Menu: 顯示OSD設置菜單 / 選擇鍵
⑤ Left/Up: 方向鍵（背光快捷調節鍵）
⑥ Right/Down: 方向鍵（背光快捷調節鍵）
⑦ Return: 設置顯示菜單時，返回上一級
⑧ Power: 打開或關閉LCD顯示，以降低功耗

20Pin-0.5mm-FPC 擴展HDMI輸入接口定義

1	NC	懸空
2	RX0_N	數據傳輸引腳，用于傳輸 0 通道的差分數據信號
3	GND	接地引腳
4	RX0_P	數據傳輸引腳，用于傳輸 0 通道的差分數據信號
5	RX1_N	數據傳輸引腳，用于傳輸 1 通道的差分數據信號
6	GND	接地引腳
7	RX1_P	數據傳輸引腳，用于傳輸 1 通道的差分數據信號
8	RX2_N	數據傳輸引腳，用于傳輸 2 通道的差分數據信號
9	GND	接地引腳
10	RX2_P	數據傳輸引腳，用于傳輸 2 通道的差分數據信號
11	RXC_P	時鐘傳輸引腳，用于傳輸差分時鐘信號
12	GND	接地引腳
13	RXC_N	時鐘傳輸引腳，用于傳輸差分時鐘信號
14	NC	懸空
15	NC	懸空
16	HDMI SCL	IIC 時鐘線，它為數據傳輸提供時鐘信號
17	HDMI SDA	IIC 數據線，用于實際的數據傳輸
18	GND	接地引腳
19	HDMI 5V	電源引腳，提供 5V 電源
20	HDMI HPD0	是 HDMI 接口里的熱插拔檢測信號引

4Pin-1.25mm 擴展觸摸輸入接口定義

引腳	標識	功能說明
1	5V	電源引腳，提供 5V 電源
2	D+	數據傳輸引腳，用于傳輸差分數據信號
3	D-	數據傳輸引腳，用于傳輸差分數據信號
4	GND	接地引腳

生產廠家	潤中
產品型號	樹莓派5寸顯示屏C款
分辨率	1024*600
視頻輸入接口	HDMI
顯示與背景色	黑色
屏幕尺寸	5寸
顯示類型	IPS
外形尺寸	121.11*95.24mm
視域	108.00*64.80mm
可選配觸摸屏	5點電容觸摸
工作溫度	-20℃~70℃
儲藏溫度	-30℃~80℃
